0x00 概述

  Event是k8s一种重要的资源对象，k8s重要的组件基本都是基于event事件来作出相对应反映，驱动着整个k8s集群的运作。但是event 是如何产生的？如何上报给k8s APIserver？

0x01 EventBroadCaster事件管理器

  k8s通过EventBroadCaster事件管理器来将客户端生成的event传递给上游(apiserver/log….),在这个管理器里面有三个重要的组件：

  • EventRecorder: 事件产生者，k8s里面的组件都是通过EventRecorder 来记录他们所关心的事件
  • EventBroadCaster: 事件广播器，事件消费者，主要是将事件分发给和他们建立连接的broadcasterWatcher,目前主要有两种分发机制:Blocking和NonBlocking默认情况下是NonBlocking的
  • broadcasterWatcher: 事件观察者，主要用来从EventBroadCaster接收event，并做相应的处理(对event做聚合,过滤,上传APIserver/log等)

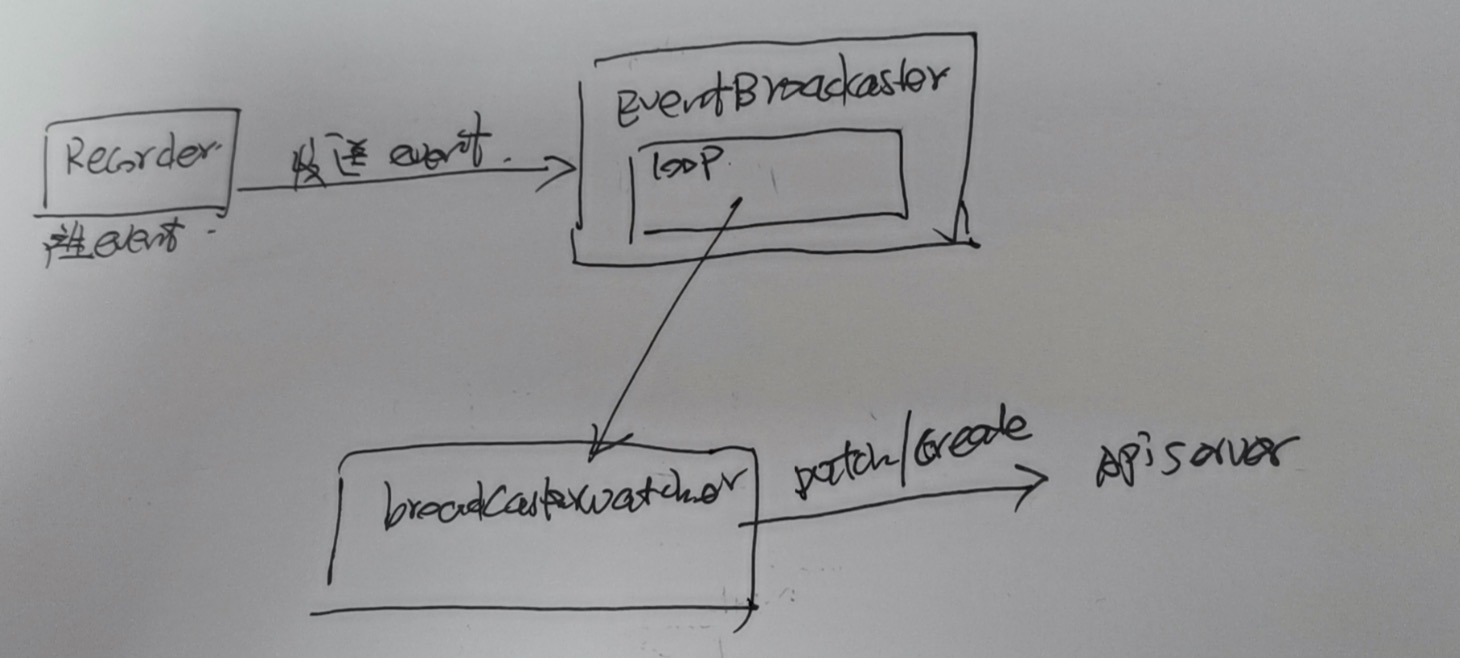

具体流程如下图所示:
event-flow

1
2
3
4
5
6
eventBroadcaster := record.NewBroadcaster()
eventBroadcaster.StartLogging(logrus.Infof)
eventBroadcaster.StartRecordingToSink(&v1.EventSinkImpl{Interface: clientset.CoreV1().Events("")})
recorder := eventBroadcaster.NewRecorder(scheme.Scheme, corev1.EventSource{Component: "ExampleEvent"})
pod,_ := clientset.CoreV1().Pods(metav1.NamespaceAll).Get("xxxx", metav1.GetOptions{})
recorder.Event(pod, corev1.EventTypeNormal, "event reason", "event message")

下面分别解析三个组件

0x01 EventBroadCaster组件

 EventBroadCaster 事件广播器，它是一个接口定义如下

1
2
3
4
5
6
7
8
9
10
11
// EventBroadcaster knows how to receive events and send them to any EventSink, watcher, or log.
type EventBroadcaster interface {
    // 主要是初始化一个watcher并和EventBroadcaster做绑定
	StartEventWatcher(eventHandler func(*v1.Event)) watch.Interface
    // 对event做处理，StartRecordingToSink会调用StartEventWatcher
	StartRecordingToSink(sink EventSink) watch.Interface
    // 将event上报给日志
	StartLogging(logf func(format string, args ...interface{})) watch.Interface
    // 创建一个recorder
	NewRecorder(scheme *runtime.Scheme, source v1.EventSource) EventRecorder
}

上面例子的第一行代码eventBroadcaster := record.NewBroadcaster()

1
2
3
4
5
6
7
8
9
10
11
func NewBroadcaster(queueLength int, fullChannelBehavior FullChannelBehavior) *Broadcaster {
	m := &Broadcaster{
		watchers:            map[int64]*broadcasterWatcher{},
		incoming:            make(chan Event, incomingQueueLength),
		watchQueueLength:    queueLength,
		fullChannelBehavior: fullChannelBehavior,
	}
	m.distributing.Add(1)
	go m.loop()
	return m
}

这段代码其实就是New一个Broadcaster 事件广播器，并且初始化一个watchers和incoming的缓冲channel， 然后在执行一个loop的goroutine,这个loop的goroutine主要负责从incoming管道里面接收event，再发送给注册到broadcaster的watchers,可以看下它具体的实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
func (m *Broadcaster) loop() {
	// 从incoming 接收到event
	for event := range m.incoming {
		if event.Type == internalRunFunctionMarker {
			// 如果event类型是内部的类型，那么则跳过
			event.Object.(functionFakeRuntimeObject)()
			continue
		}
		// 将event分发给watchers
		m.distribute(event)
	}
	m.closeAll()
	m.distributing.Done()
}

从上面代码可以看出上面对loop的描述，loop主要从m.incoming 的channel里面接收Event，在通过m.distribute函数将Event分发出去，但是具体分发给谁？看下distribute函数的实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
func (m *Broadcaster) distribute(event Event) {
	m.lock.Lock()
	defer m.lock.Unlock()
	if m.fullChannelBehavior == DropIfChannelFull {
        // 遍历所有的watcher，将event写入watcher的result写管道
		for _, w := range m.watchers {
			select {
			// 将event发送给watcher
			case w.result <- event:
			case <-w.stopped:
			default: // Don't block if the event can't be queued.
			}
		}
	} else {
		for _, w := range m.watchers {
			select {
			case w.result <- event:
			case <-w.stopped:
			}
		}
	}
}

通过上面流程可以看出EventBroadcaster主要做的事情: 创建一个Broadcaster,并且创建一个incoming的缓冲channel，和broadcasterWatcher, 然后开启一个goroutine，负责从incoming读取event，再写入所有注册到Broadcaster的eventwatcher的result写管道里面.

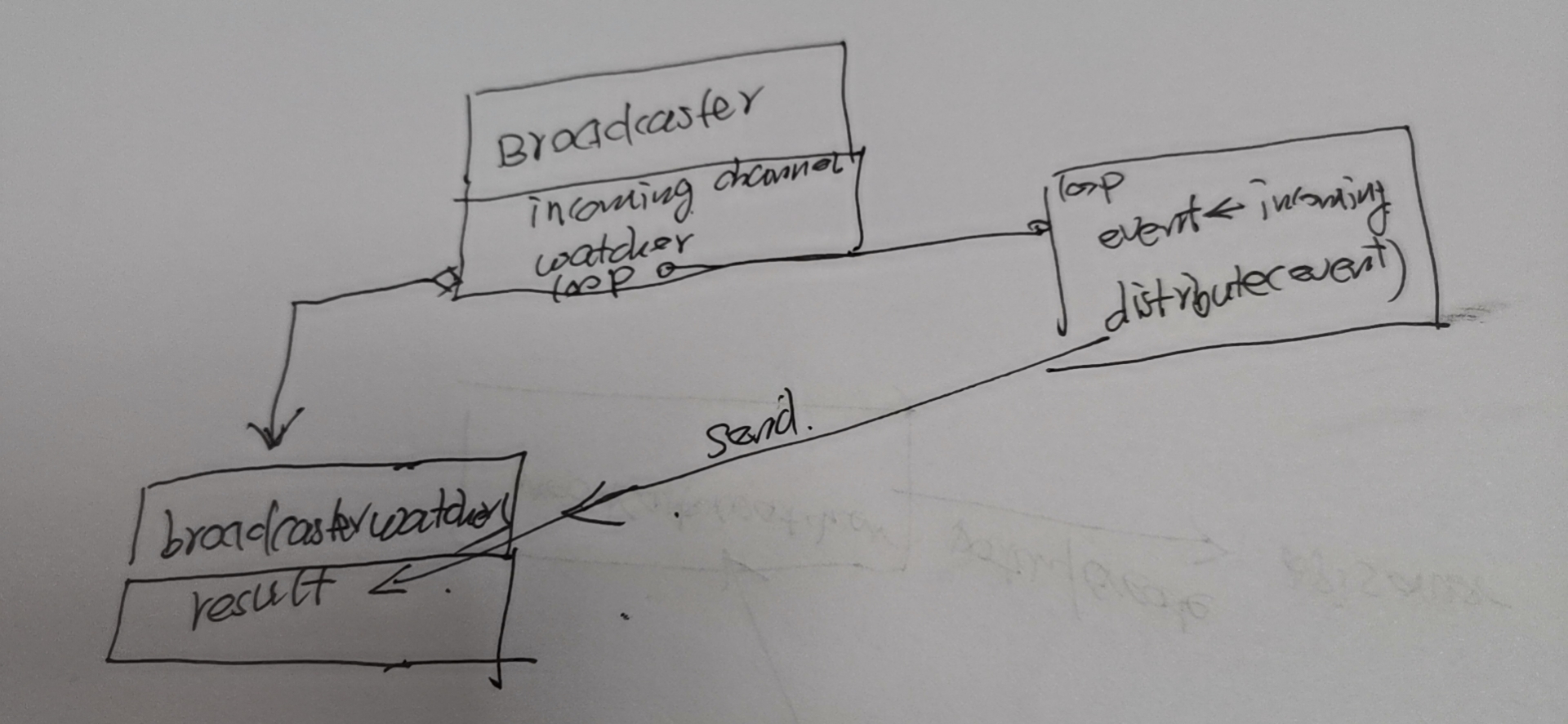

流程图如下:
broadcaster-flow

0x02 broadcasterWatcher

 broadcasterWatcher主要负责接收来自EventBroadcaster的event，然后放到eventHandler里面做相应的处理, broadcasterWatcher主要是通过EventBroadcaster里面StartRecordingToSink这个函数来创建，看下 StartRecordingToSink函数的具体实现:

1
2
3
4
5
6
7
8
9
10
func (eventBroadcaster *eventBroadcasterImpl) StartRecordingToSink(sink EventSink) watch.Interface {
	randGen := rand.New(rand.NewSource(time.Now().UnixNano()))
    // 创建一个eventCorrlator
	eventCorrelator := NewEventCorrelatorWithOptions(eventBroadcaster.options)
    // 调用eventBroadcaster.StartEventWatcher 函数，函数参数是一个eventhandler函数
	return eventBroadcaster.StartEventWatcher(
		func(event *v1.Event) {
			recordToSink(sink, event, eventCorrelator, randGen, eventBroadcaster.sleepDuration)
		})
}

我们发现StartRecordingToSink这个函数主要就是做了两件事情1: 创建了一个eventCorrator 2. 调用eventBroadcaster.StartEventWatcher函数，到这里我们其实还是不清楚eventBroadcastwatcher是如何工作的，以及这个broadcasterWatcher 到底是个啥， 继续看下StartEventWatcher这个函数的具体实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
func (eventBroadcaster *eventBroadcasterImpl) StartEventWatcher(eventHandler func(*v1.Event)) watch.Interface {
    // 调用eventBroadcaster.Watch()函数
	watcher := eventBroadcaster.Watch()
	go func() {
		defer utilruntime.HandleCrash()
        // 从watcher.ResultChan()管道读取event object
		for watchEvent := range watcher.ResultChan() {
			event, ok := watchEvent.Object.(*v1.Event)
			if !ok {
				// This is all local, so there's no reason this should
				// ever happen.
				continue
			}
            // 将读取到的event传递给eventHandler来做进一步处理，我们可以在之前StartRecordSink函数里面可以发现，这个eventhandler 就是recordEventSink函数
			eventHandler(event)
		}
	}()
	return watcher
}

这段代码里面有两部分是重要的eventBroadcaster.Watch()和eventHandler(event)这两个函数，在看具体函数实现之前，先说明下这两个函数的主要做了那些事情:eventBroadcaster.Watch()这个函数主要是创建一个broadcasterWatcher,并且把这个broadcasterWatcher和EventBroadcaster关联起来，eventHandler(event)这个函数主要负责具体针对event做一些处理(对event做一些过滤,聚合,发送到apiserver)，下面看下具体函数的实现,先看下eventBroadcaster.Watch()这段代码的具体实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
func (m *Broadcaster) Watch() Interface {
	// 创建一个新的broadcasterWatcher, 并且返回这个broadcaster
	var w *broadcasterWatcher
	m.blockQueue(func() {
		m.lock.Lock()
		defer m.lock.Unlock()
		id := m.nextWatcher
		m.nextWatcher++
		w = &broadcasterWatcher{
			result:  make(chan Event, m.watchQueueLength),
			stopped: make(chan struct{}),
			id:      id,
			m:       m,
		}
		m.watchers[id] = w
	})
	return w
}

ok,我们可以看到这段代码其实就创建了一个broadcasterWatcher，blockQueue的作用就是清空incomingchannel，以确保在broadcasterWatcher在启动之前incoming里面没有任何event事件， 下面在看下eventHandler(event)这个具体实现，上面我们以及说过eventHandler 在StartRecordingToSink里面就是recordToSink这个函数，因此我们需要看的函数代码是recordToSink函数的具体实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
func recordToSink(sink EventSink, event *v1.Event, eventCorrelator *EventCorrelator, randGen *rand.Rand, sleepDuration time.Duration) {
	eventCopy := *event
	event = &eventCopy
    // 通过生成的eventCorrelator.EventCorrelator对event做进一步的处理
	result, err := eventCorrelator.EventCorrelate(event)
	if err != nil {
		utilruntime.HandleError(err)
	}
	if result.Skip {
		return
	}
	tries := 0
	for {
        // 通过recordEvent 函数将Event发送给APIserver
		if recordEvent(sink, result.Event, result.Patch, result.Event.Count > 1, eventCorrelator) {
			break
		}
		tries++
		if tries >= maxTriesPerEvent {
			klog.Errorf("Unable to write event '%#v' (retry limit exceeded!)", event)
			break
		}
		if tries == 1 {
			time.Sleep(time.Duration(float64(sleepDuration) * randGen.Float64()))
		} else {
			time.Sleep(sleepDuration)
		}
	}
}

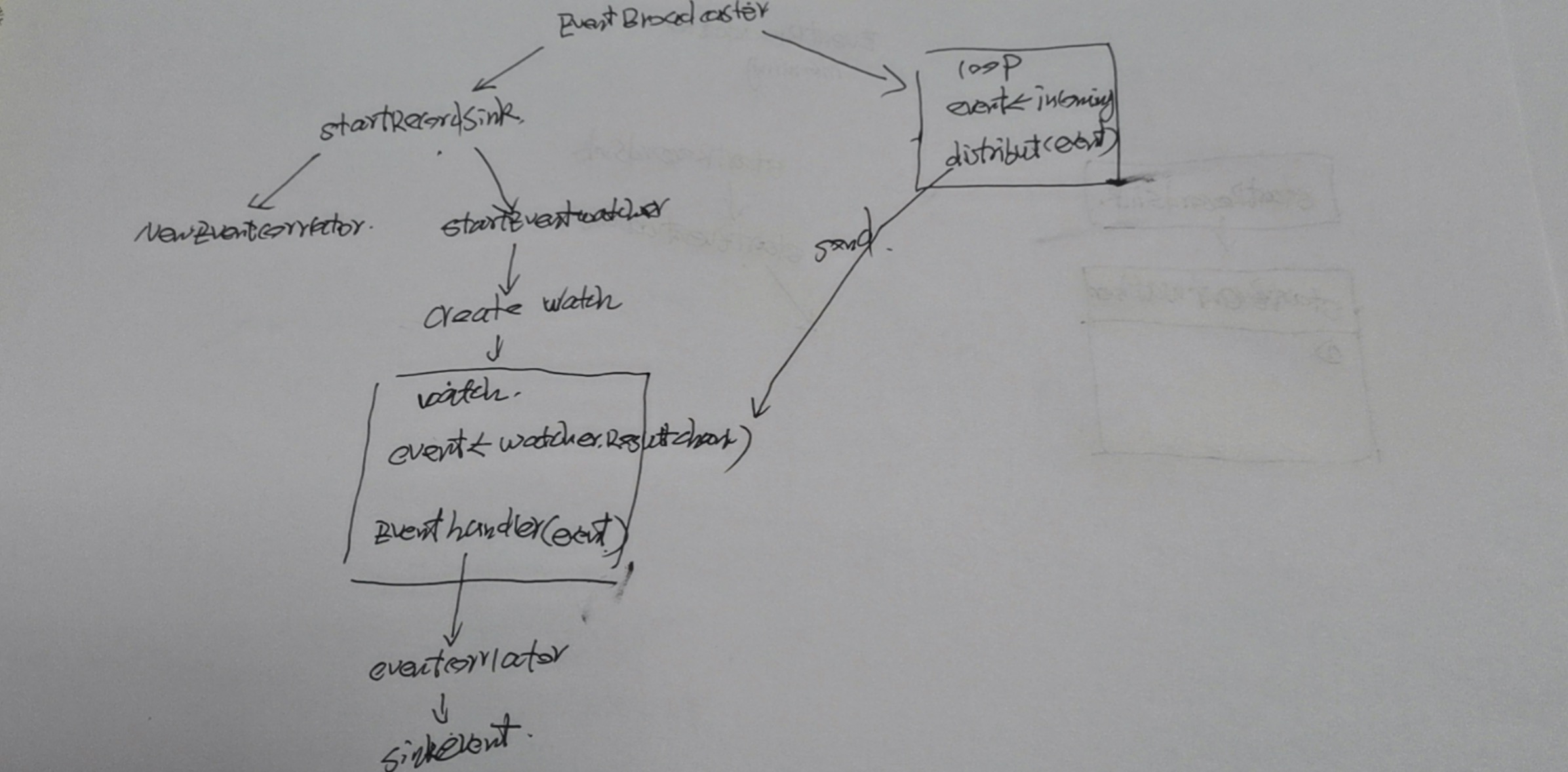

看代码的具体实现，这段函数里面其实主要就做了两件事情1 通过eventCorrelator.EventCorrelate对event做了一些聚合/过滤等处理操作，2.通过recordEvent将event发送给APIserver，。到了这个大概对eventwatcher有了一个大概的认知，总结下流程图如下:

0x03 Recorder

 Recorder相当于是event的生产者，从EventBroadcaster接口可以看到通过NewRecorder函数来创建一个eventRecorder， 看下NewRecorder函数的具体实现:

1
2
3
func (eventBroadcaster *eventBroadcasterImpl) NewRecorder(scheme *runtime.Scheme, source v1.EventSource) EventRecorder {
	return &recorderImpl{scheme, source, eventBroadcaster.Broadcaster, clock.RealClock{}}
}

通过代码可以发现，NewRecorder主要就是返回一个实现了EventRecorder接口的对象,EventRecorder的定义如下：

1
2
3
4
5
6
7
8
9
type EventRecorder interface {
	Event(object runtime.Object, eventtype, reason, message string)

	Eventf(object runtime.Object, eventtype, reason, messageFmt string, args ...interface{})

	PastEventf(object runtime.Object, timestamp metav1.Time, eventtype, reason, messageFmt string, args ...interface{})

    AnnotatedEventf(object runtime.Object, annotations map[string]string, eventtype, reason, messageFmt string, args ...interface{})
}

这个接口主要定义了record如何生成一个event，主要有上面描述四种方法，上面我们daemon里面使用Event这个方法来生成一个event， 我们看下event方法的具体实现:

1
2
3
func (recorder *recorderImpl) Event(object runtime.Object, eventtype, reason, message string) {
	recorder.generateEvent(object, nil, metav1.Now(), eventtype, reason, message)
}

从函数的具体实现，我们可以发现Event方法主要调用了recorder.generateEvent()这个方法来生成event的，具体看下recorder.generateEvent的实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
func (recorder *recorderImpl) generateEvent(object runtime.Object, annotations map[string]string, timestamp metav1.Time, eventtype, reason, message string) {
	ref, err := ref.GetReference(recorder.scheme, object)
	if err != nil {
		klog.Errorf("Could not construct reference to: '%#v' due to: '%v'. Will not report event: '%v' '%v' '%v'", object, err, eventtype, reason, message)
		return
	}

	if !util.ValidateEventType(eventtype) {
		klog.Errorf("Unsupported event type: '%v'", eventtype)
		return
	}
    //创建一个event对象
	event := recorder.makeEvent(ref, annotations, eventtype, reason, message)
	event.Source = recorder.source

	go func() {
		defer utilruntime.HandleCrash()
        // 执行recorder.Action()函数
		recorder.Action(watch.Added, event)
	}()
}

通过具体的函数实现，我们可以发现，generateEvent这段函数主要就做了以下两件事情1 通过makeEvent函数来创建一个event对象，2 通过调用recorder.Action()函数来对生成的event做处理，具体Action是做啥看下它具体实现:

1
2
3
func (m *Broadcaster) Action(action EventType, obj runtime.Object) {
	m.incoming <- Event{action, obj}
}

incomingok 到了这里我们就清楚了，recorder创建event的逻辑 创建event 对象，并且把这个对象写入到broadcaster的incoming channel里面

0x04 总结

 通过上面对三个组建的分析，我们知道eventbroadcaster的具体工作逻辑
发送端/生成者： 创建event对象，将event对象写入到eventbroadcaster的incoming缓冲管道里面
消费者/eventbroadcaster， eventbroadcaster 从incoming管道里面接收event，并把这个event发送给和它关联的watcher(将event写入到每个watcher里面result channel 里面)
观察者： watcher 从result管道里面读取event，并对event做一些处理，发送出去
